OBC采用Sic图腾柱PFC+双向CLLC拓扑，可实现宽范围200Vdc-420Vdc电压输出，峰值效率大于96%。
DC/DC采用全桥+同步整流拓扑，输出9Vdc-16Vdc，为抵押车载设备提供能量，峰值效率大于95%。
采用全数字化高频开关控制技术，性能更好，可靠性高。
系统集成了控制软件（用于故障录波功能）监控软件（实时监控控制频率、电压、电流等信息）。
1. 方案特点
l 高效率：系统峰值效率高达96%。
l 低谐波失真：正向输入电流总谐波失真（iTHD）低于3%（满载）；逆变输出电压在各种非线性负载条件下，总体uTHD小于5%（满载）。
l 双向能量转换：支持充电模式和放电模式，适配多场景应用。
l 完善的保护：DSP比较器完成过流保护，充电状态支持one-shot过流保护；逆变模式采用逐周期过流保护支持长时间短路保护；
l 精准控制：采用电压+电流双闭环控制，实现恒流、恒压充电；逆变模式采用电流电压双环控制，简化控制环路设计，提高系统动态性能。
1) 规格参数
| 尺寸 | 240*225*50 | ||
| 整流模式 | |||
| Vin | 90~265 | V | 176V以下降额运行 |
| f | 45~65 | Hz | |
| PF | 0.99 | ||
| Ithd | <3% | 满载 | |
| Vout | 230~420 | V | 350V以下降额输出 |
| Pout | 6600 | W | |
| Eff | 96% | 峰值效率 | |
| 纹波电压 | 3% | ||
| 逆变模式 | |||
| Vin | 230~420 | V | 330V以下降额运行 |
| Vout | 230 | V | 50Hz |
| Pout | 3300 | W | |
| Uthd | <2% | 电阻载满载 | |
| <5% | RCD满载 | ||
| Eff | 96% | 峰值效率 | |

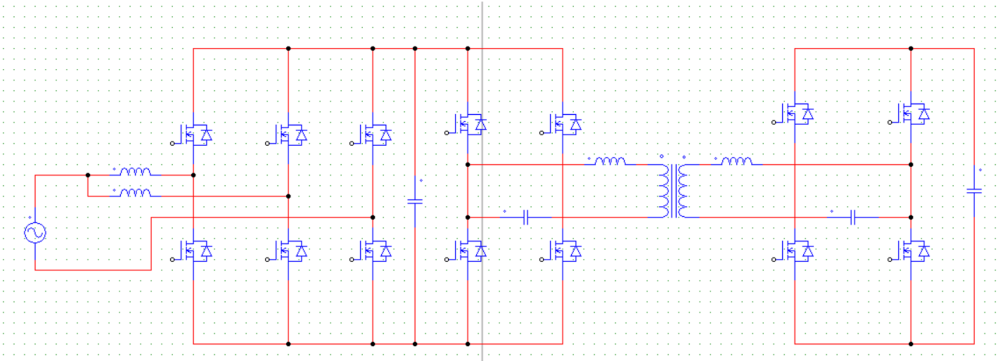

2) 拓扑结构
双路交错图腾柱PFC+CLLLC
3）支持功能
l 高功率密度设计
2. OBC核心硬件功能
l 高分辨率PWM实现精准控制，优化系统性能。
l 多通道ADC支持实时采样，确保闭环控制的稳定性和快速响应。
3. OBC软件方案
1）软件控制策略
l 正向PFC+LLC控制：PFC 电压+电流双闭环控制，提升输入功率因数。
l LLC 双闭环电压+电流控制，减少输出纹波，提升动态特性。
2）逆变控制：单极性调制方式，电压电流双闭环，提高输出动态特性；支持多种RRCRLRCD等各种负载模式，总UTHD小于5%.

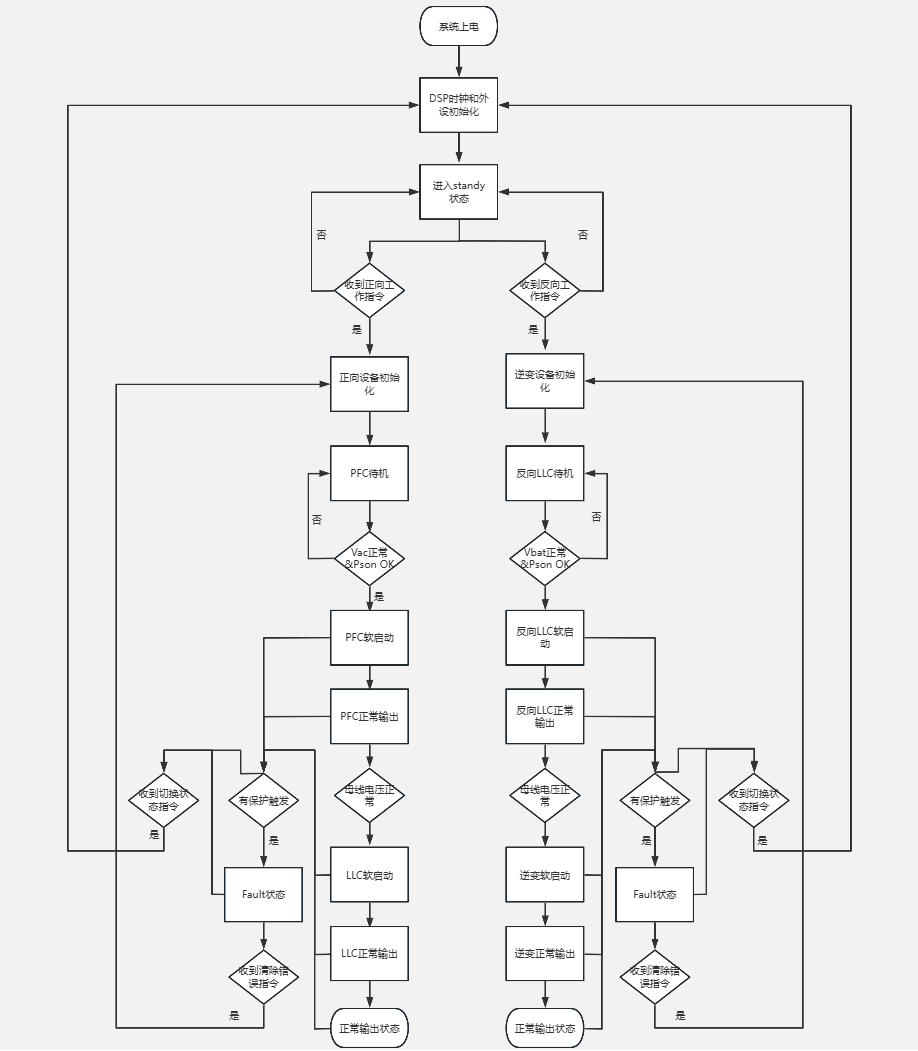

l 软件控制流程图
4. 芯片选型及规格参数
● 工业控制领域定制RV32处理器GS-DSP100
● 主频240MHz (GS32F0039) / 300MHz (GS32F0039H)
● 支持三角函数和数学运算定制指令和定制函数集
● 支持电流环控制运算定制指令和定制函数集
● 768KB eFlash，416KB Total SRAM（包含256KB ILM + 64KB DLM）
● 最大6个窗口比较模块CMPSS，同时可灵活支持12个单端比较功能
● 3个12bit SAR-ADC，4MSPS采样率 / ADC
● 16~24通道PWM控制器
● 最大7个增强捕获模块ECAP，兼容辅助PWM（APWM）输出功能
● 增强可编程逻辑块，支持灵活可配的硬件延时封波等功能
● 2个CAN-FD接口
● 封装形式：LQFP-100
● 环境温度TA：-40°C ~ 105°C
