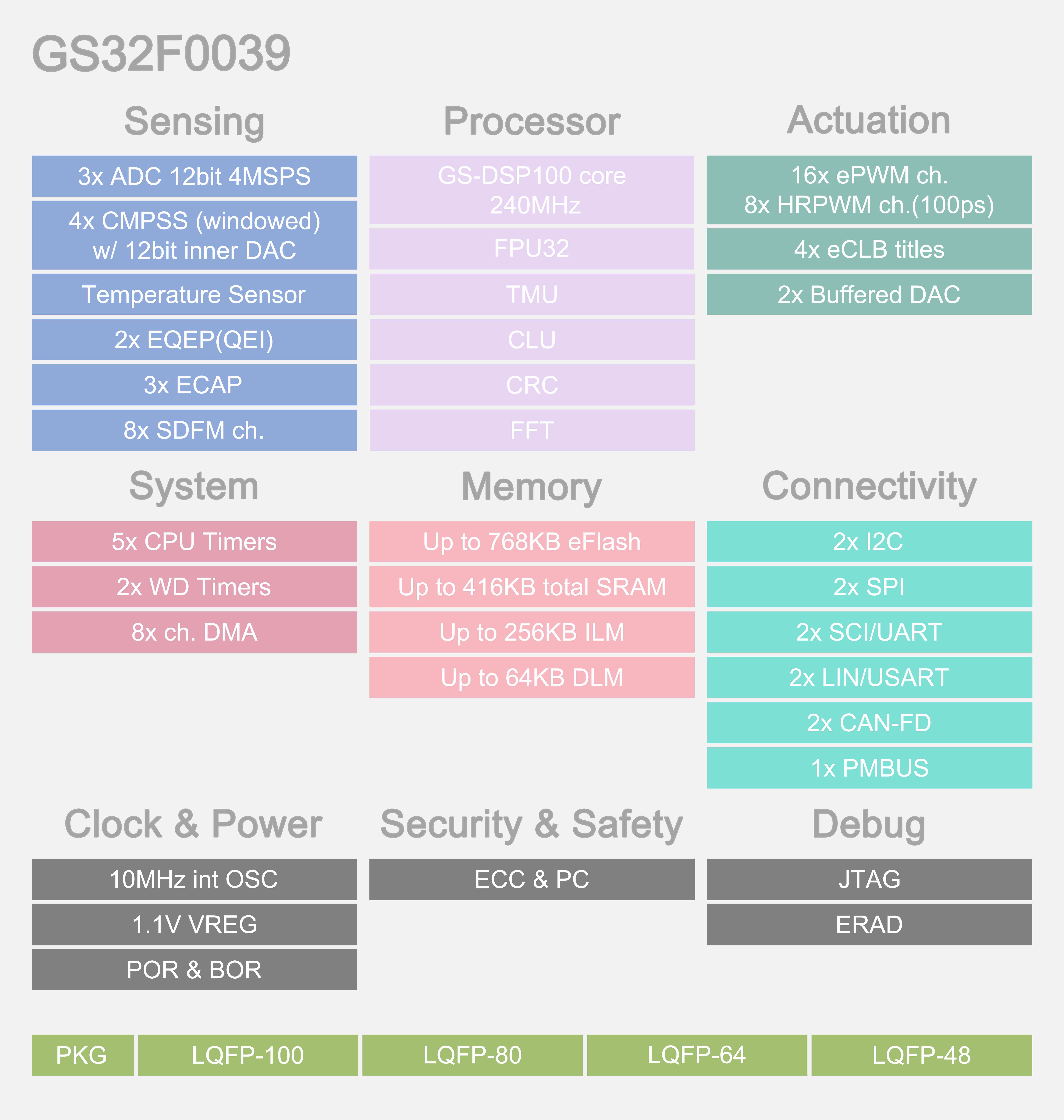

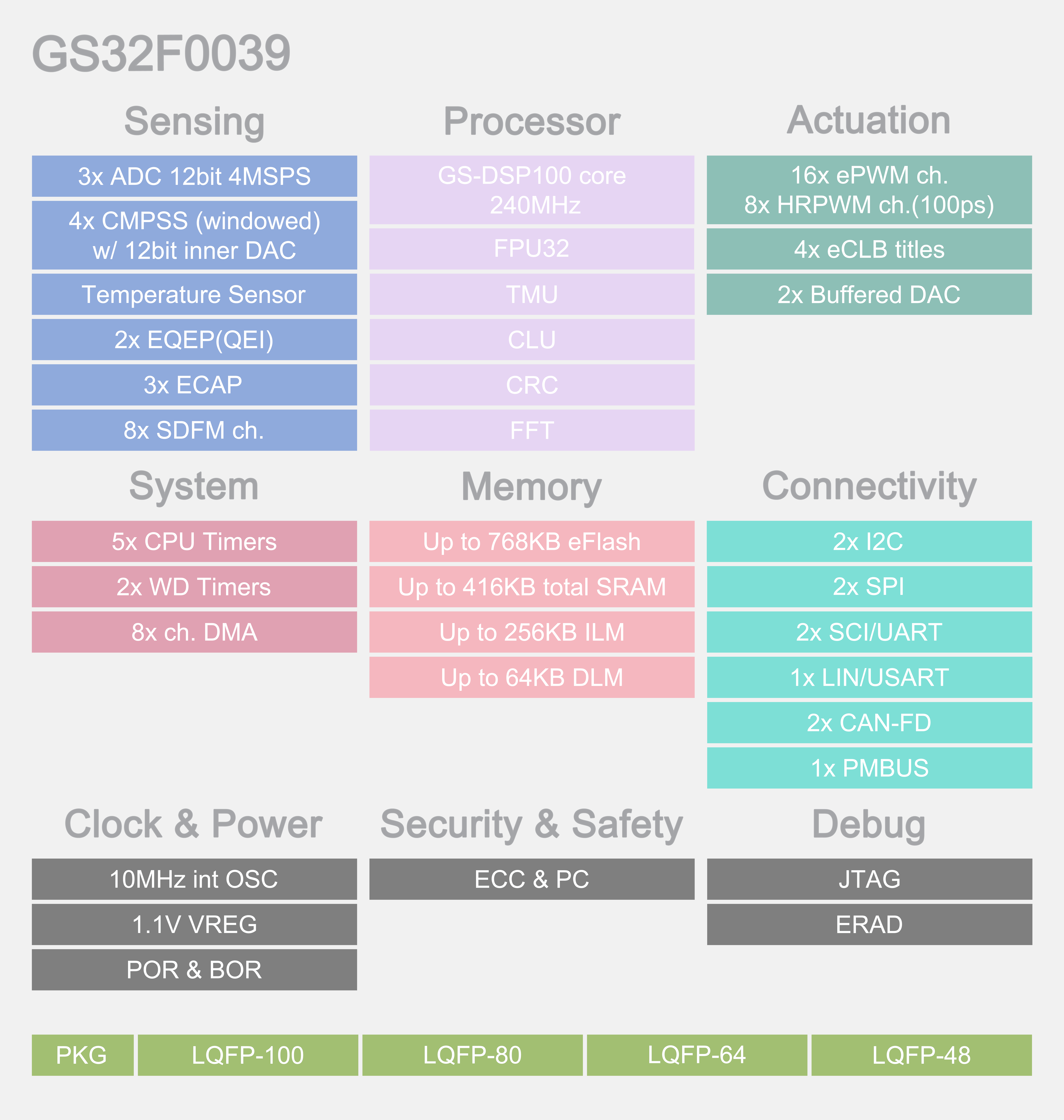

GS32F0039产品介绍
-
先进的处理器和存储器 (Advanced Processor & Memory)
◎ 自研RV32处理器GS-DSP100
◎ 最高工作频率240MHz
◎ 自研实时控制(Real-Time Control)专用定制指令集
TMU支持三角函数和平方和/开方/指数/对数/快速除法等常见数学运算
CLU支持坐标系变换、SVPWM/SYPWM/DPWM、(NL-)PID等常见控制运算
◎ 片内FLASH（eFlash）：768KB
◎ ICACHE / DCACHE：8KB / 8KB
◎ 紧耦合RAM ILM / DLM：256KB / 64KB
◎ 全局共享SRAM：80KB
◎ RAM合计：416KB
实时控制通信外设 (Real-Time Connectivity)
◎ 2 * SCI/UART
◎ 2 * SPI
◎ 2 * I2C
◎ 2 * CAN-FD
◎ 2 * LIN/USART
◎ 1 * PMBUS
系统IP和其他特性 (Premium System IP & Other Features)
◎ 100pin-80* GPIOs，80pin-61* GPIOs，64pin-46* GPIOs，48pin-32 * GPIOs
◎ 8 * DMA Ch
◎ 32位定时器CPUTimer：5
◎ 看门狗定时器：Yes
◎ FFT/CRC/AES硬件加速单元
◎ 封装形式 LQFP-100，LQFP-80，LQFP-64，LQFP-48
◎ Free-Air Temperature：-40~105 °C
◎ Junction Temperature：-40~125 °C
-
增强的传感和控制执行器 (Enhanced Sensing & Control Actuation)
◎ 3 * 12bit SAR-ADC，单个ADC采样率4 MSPS， 100pin支持24个输入通道，80pin支持18个输入通道，64pin支持16个输入通道，48pin支持14个输入通道
支持硬件过/欠采样、滤波、滑动平均、定浮点转换和多通道间增强处理
◎ 16 * ePWM 通道，其中8个HRPWM通道，HRPWM精度100ps
支持发波异常自恢复、参数平滑生效、复杂封波/解封控制和复杂拓扑增强处理
自研HRPWM支持自适应控制，发波精度高且稳定，受PVT变化影响小◎ 4 * eCLB，内置计数器/状态机/查找表/寄存器和不同协议的编码器/PTO硬化资源
支持T/A-Format, BISS, ENDAT和QepDiv, Abs2Qep, PulseGen可编程和硬化IP处理
支持多通道间封波/解封延时灵活可配置、解封一致性控制等复杂发波控制处理◎ 3 * eCAP
◎ 2 * eQEP
◎ 4 * CMPSS
◎ 8 * SDFM
同型号不同规格：GS32F0039H、GS32F0039P、GS32F0039A

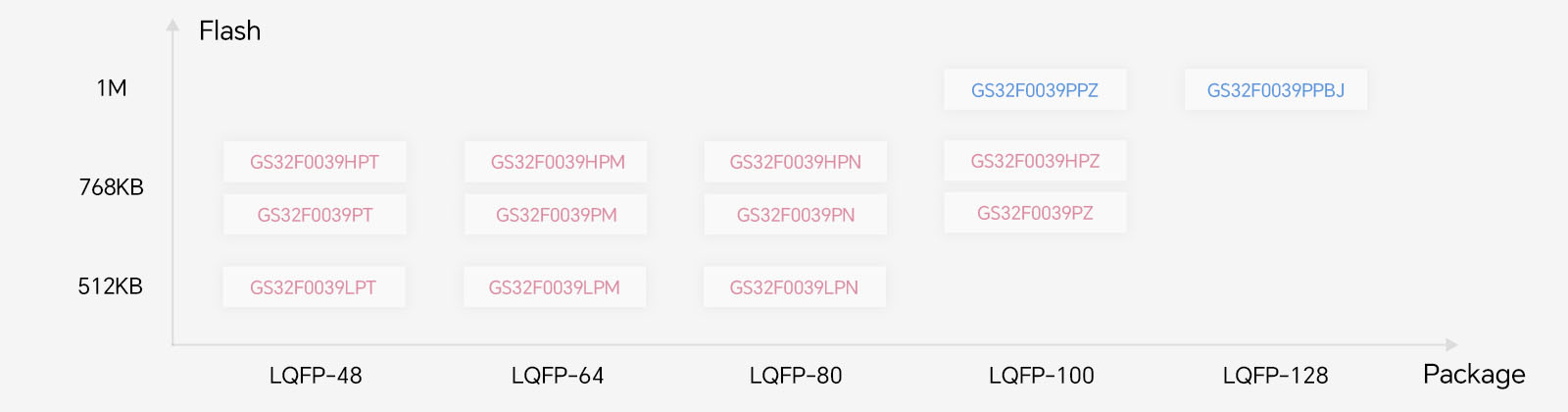

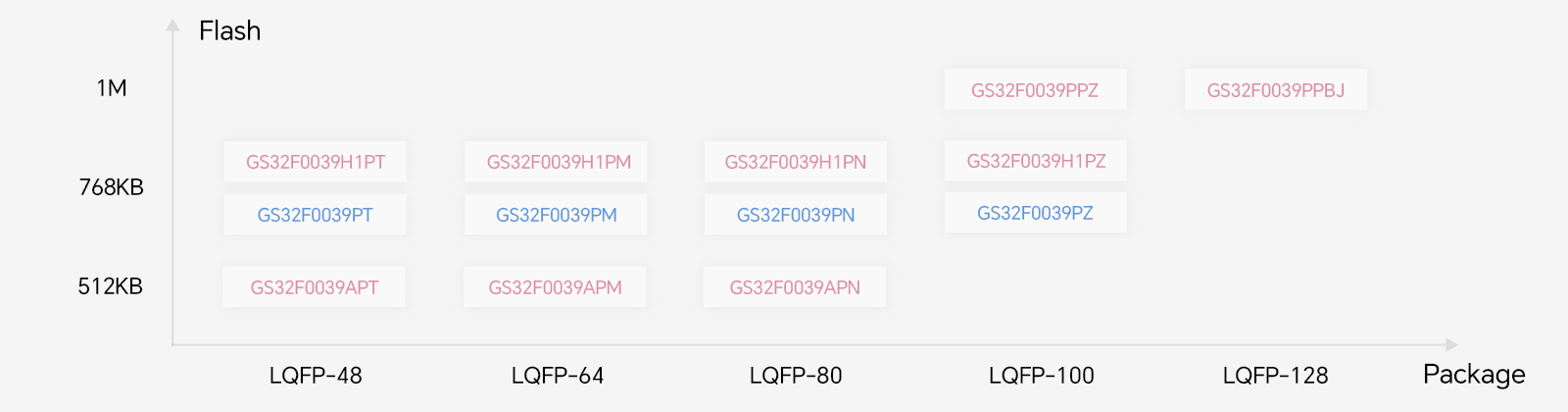

产品封装路线图
芯片资料
| 文档名称 | 类型 | 版本 | 格式 | 大小 | 更新时间 |
|---|---|---|---|---|---|
| GS32F0039&0039A系列产品规格 | GS32F0039&0039A系列产品规格 | 中文 | 192KB | 2025/06/24 | |
| GS32F0039_数据手册 | GS32F0039_数据手册 | 中文 | 5.76MB | 2025/06/25 | |
| GS32F0039_参考手册 | GS32F0039_参考手册 | 中文 | 30.27MB | 2025/06/25 | |
| Xplorer-GS32F0039生态板用户手册 | Xplorer-GS32F0039生态板用户手册 | 中文 | 2.67MB | 2025/07/29 | |
| Xplorer-GS32F0039生态板原理图 | Xplorer-GS32F0039生态板原理图 | 图片 | 4.42MB | 2025/06/25 | |
| GS32_Studio用户手册 | GS32_Studio用户手册 | 中文 | 18.24MB | 2025/06/25 | |
| GS32_FW_用户手册 | GS32_FW_用户手册 | 中文 | 16.28MB | 2025/06/25 |
硬件开发工具
| 名称 | 类型 | 图片 |
|---|---|---|
| Xplorer-GS32F0039 | 生态板 |
|
