专用伺服驱动器产品解决方案
该伺服驱动器方案是一款支持标准Modbus通讯协议、具备完整三环控制功能的方案。该方案成熟及完整度高，以量产为目标，达到国内伺服行业的主流产品标准，能极大降低伺服产品的开发难度，有效缩短产品上市时间。
技术参数
方案特点
- 输入电压：三相AC 380V±15%
- 电机额定功率：1KW~3KW（三相AC 380V），最高转速1500~3000转
- 控制模式：位置控制、速度控制、转矩控制
- 工作模式：V/F、SVC（开环矢量）、FVC（闭环矢量）
- 上电软起动、掉电电机绕组短路等
- 加减速曲线：斜线、S曲线（可设）
- 支持内置制动单元和制动电阻（选配），方便用户接线
- 电机完整动态、完整静态、静止部分调谐
- 支持2500线AB正交编码器硬解码，且支持任意分频输出
- 支持模拟和数字输入、输出
- 故障监测及保护：过流、过压、过载、过热、编码器故障、再生故障、欠压、超速、位置误差过大等保护
- 优异的高速反应性能，速度响应带宽550Hz以上，空载时速度由0r/min至3000r/min加速时间仅需10ms
应用领域
该方案专为机床主轴设计，独特的脉冲速度/位置同步功能，可轻松实现多个主轴同步驱动，以其高性能实现快速精确的位置控制、速度控制和转矩控制，提高系统的响应速度和生产效率，降低维护成本，助力企业高效实现生产智能化。
伺服核心硬件功能

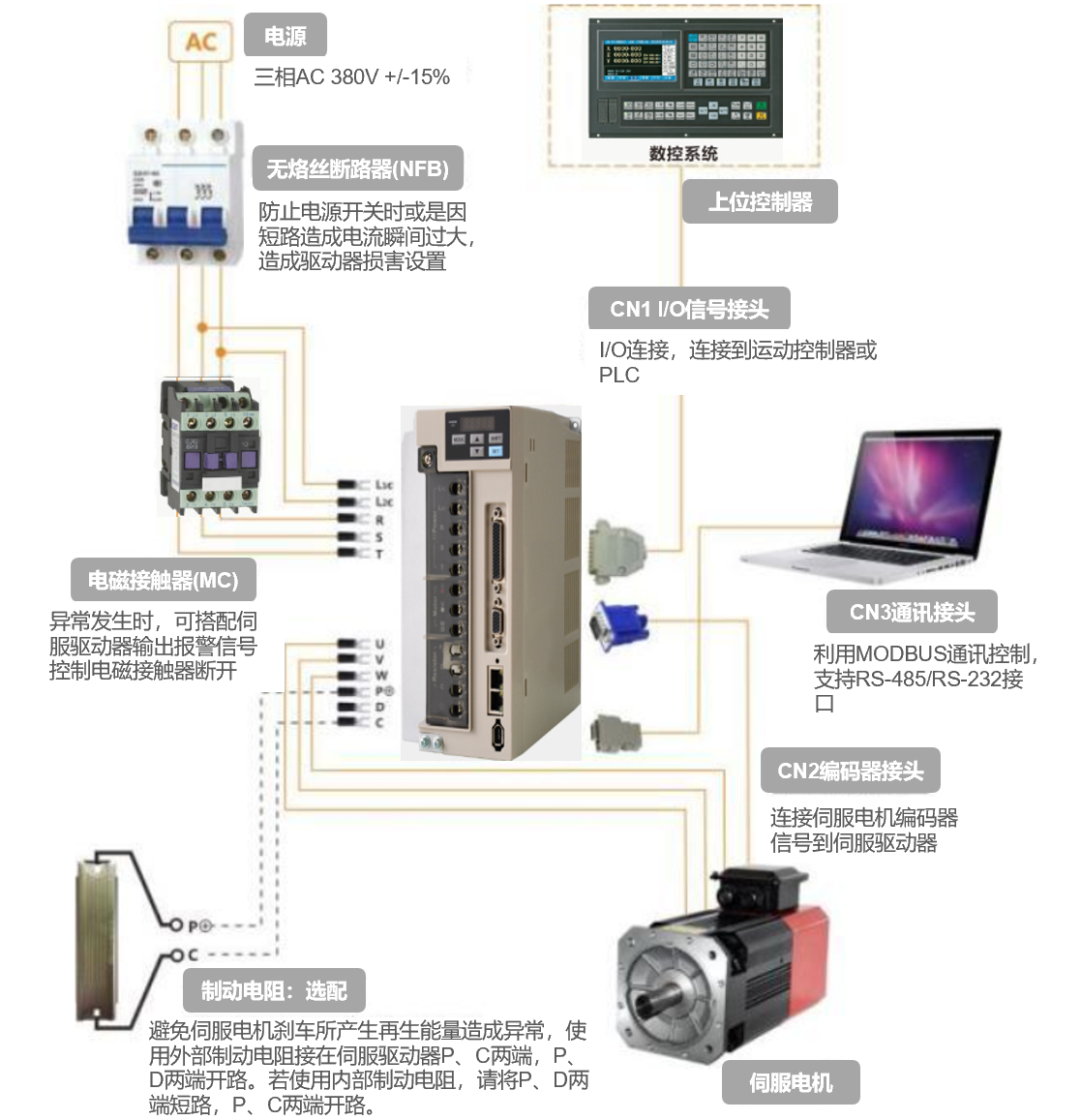

专用伺服驱动器采用I/O和RS485通讯接口，支持MODBUS通讯协议，配合上位机可实现伺服驱动器运行。
电路设计包含：
- 电源模块：将AC380V整流成DC提供给电机驱动模块
- 通讯模块：负责MODBUS通讯，菜单控制交互，调试交互
- 电机控制模块：负责电机驱动，电机电流采样，母线电压采样，编码器读取和分频输出，系统保护
伺服软件方案

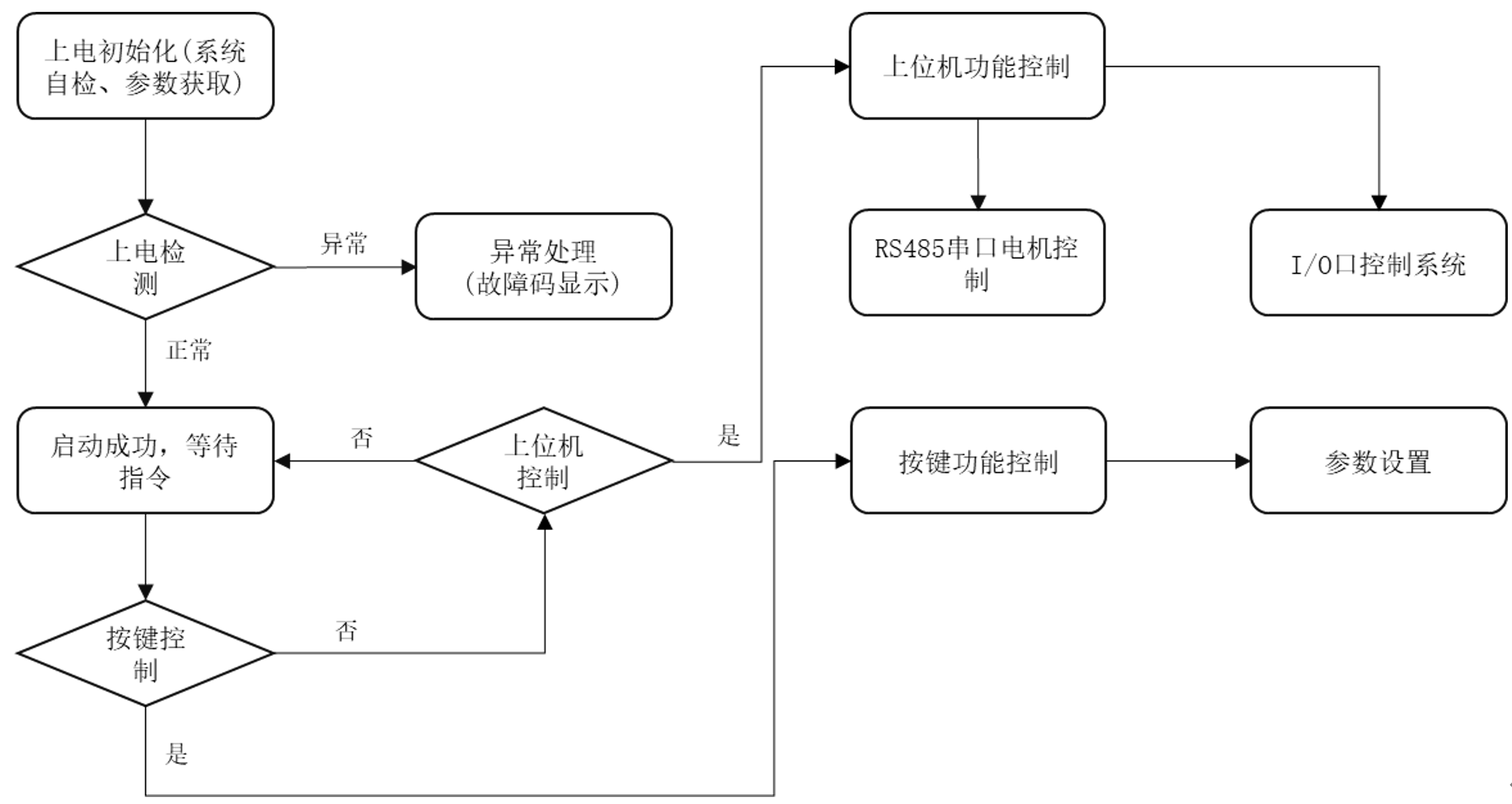

下图为该伺服驱动器的软件基础流程。
主控芯片GS32F0039/GS32F0039H
- 工业控制领域定制RV32处理器GS-DSP100
- 主频240MHz (GS32F0039) / 300MHz (GS32F0039H)
- 支持三角函数和数学运算定制指令和定制函数集
- 支持电流环控制运算定制指令和定制函数集
- 768KB eFlash，416KB Total SRAM（包含256KB ILM + 64KB DLM）
- 最大8通道Sigma-Delta滤波器模块（SDFM）
- 3个12bit SAR-ADC，4MSPS采样率 / ADC
- 16~24通道PWM控制器
- 增强可编程逻辑块，支持脉冲串输出（Pulse Train Output, PTO）和绝对值位置传感器接口处理
- 支持对接串行编码器协议：T-Format、A-Format、BISS-C、ENDAT等
- 2个CAN-FD接口
- 封装形式：LQFP-100
- 环境温度TA：-40°C ~ 105°C
