1. 输入电压：单相AC 220V±15%，三相AC 380V±15%
2. 电机额定功率：
   1. 0.75~2.2kW（单相AC 220V）
   2. 0.75kW~400kW（三相AC 380V）
3. 电机额定转速：1500~6000转
4. 输出频率：
   1. V/F 0~1kHz
   2. 矢量控制 0~0.5kHz
5. 变频器控制模式：
   1. 电压/频率（V/F）模式
   2. 矢量控制（SVC）模式
6. 频率变化控制方式：
   1. 直线加减速方式，支持加减速时间设置
   2. S曲线方式
7. 电机调谐控制方式
   1. 完整动态调谐方式
   2. 完整静态调谐方式
   3. 部分静止调谐方式
8. 过载能力
   1. G机型：150%额定电流60s，180%额定电流2s
   2. P机型：120%额定电流60s，150%额定电流2s
9. 矢量控制模式，稳速精度±0.5%
10. 集成控制软件，支持MODBUS协议，用于上位机实时通信
11. 上电电机短路检测，输入输出缺相保护，过流、过压、欠压、过载、堵转、过热保护等，集成监控软件，用于记录故障现场
12. 三种运行命令通道：操作面板、控制端子给定、串口通讯口给定
13. 多类型电机控制：高性能电流矢量控制，可支持异步电机和同步电机

该方案应用于机床、流水线设备、食品包装、印刷机械、纺织机械、医疗和健康领域、风机、水泵、中央空调、空压机、注塑机等自动化设备。

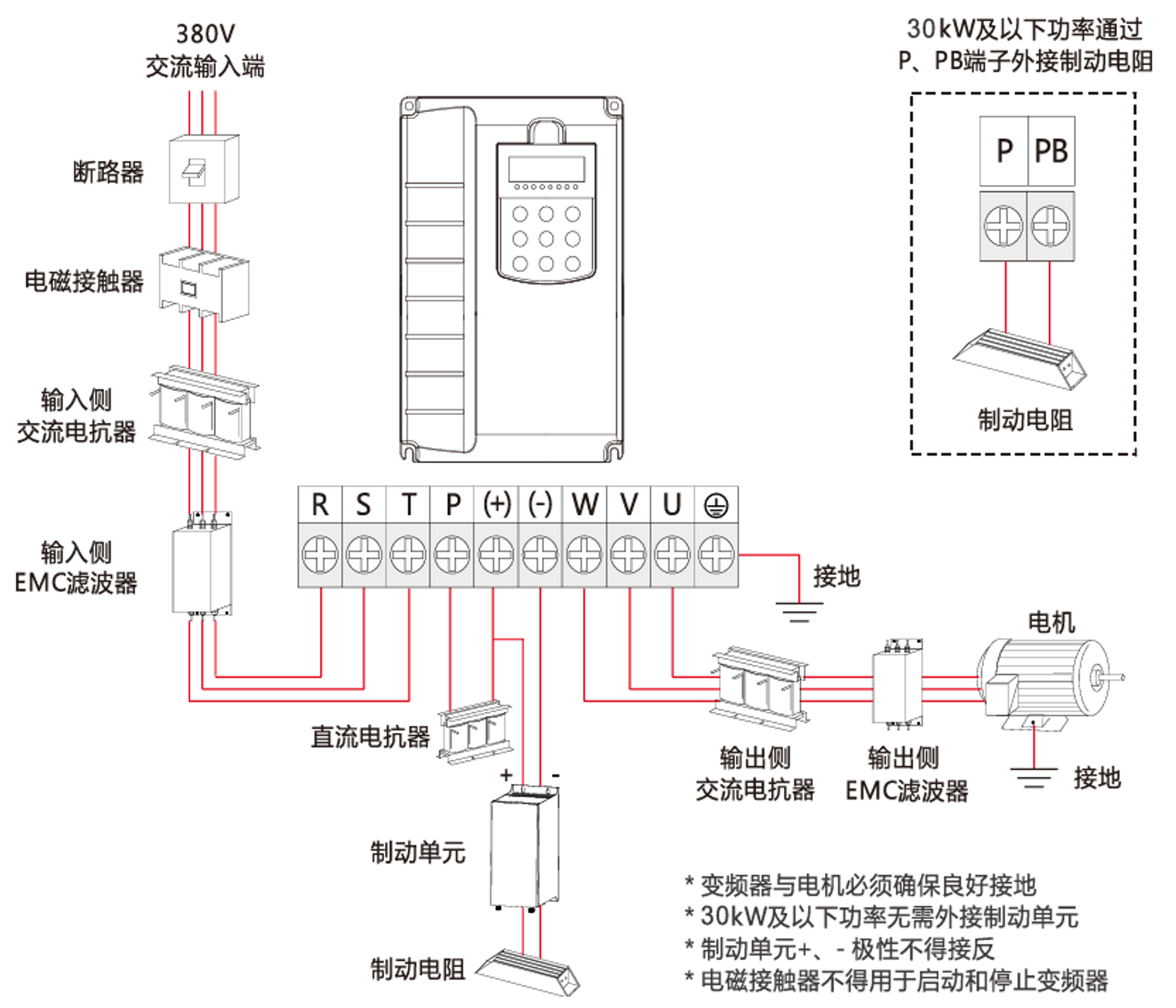

电路设计包含：

• 电源模块：将AC 220V/380V整流成DC提供给电机驱动模块
• 通讯模块：负责MODBUS通讯，菜单控制交互，调试交互
• 电机控制模块：负责电机驱动，电机电流采样，母线电压采样，系统保护

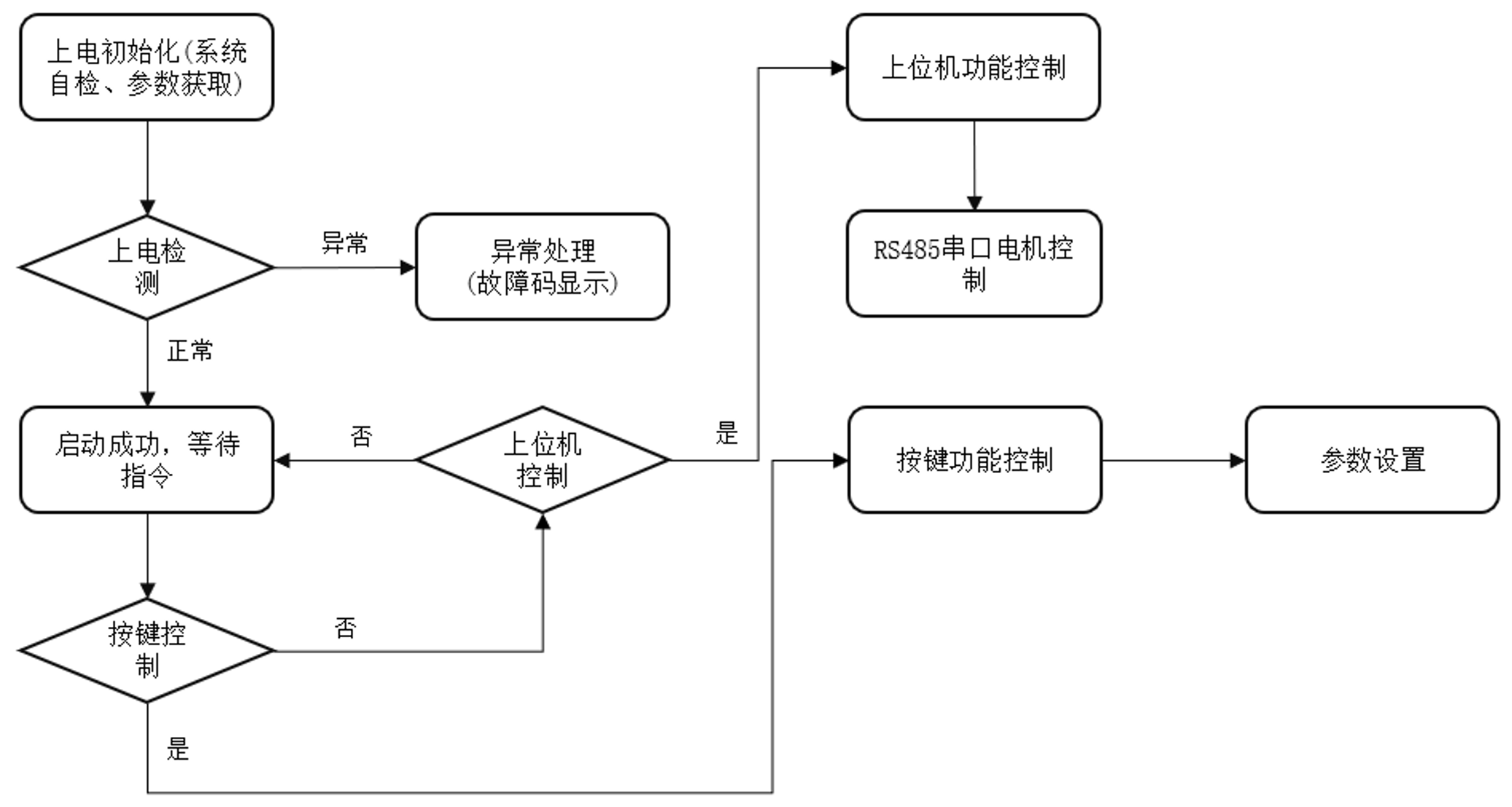

下图为该变频驱动器的软件基础流程。

• 工业控制领域定制RV32处理器GS-DSP100
• 主频240MHz (GS32F00137H)
• 支持三角函数和数学运算定制指令和定制函数集
• 支持电流环控制运算定制指令和定制函数集
• 512KB eFlash，200KB Total SRAM（包含128KB ILM + 32KB DLM）
• 最大4通道Sigma-Delta滤波器 (SDFM)
• 2个12bit SAR-ADC，支持高精度片内Reference模式
• 16通道PWM控制器
• 2个脉冲串输出（Pulse Train Output, PTO）模块
• 2个绝对值位置传感器接口模块
• 支持对接串行编码器协议：多摩川T-Format、尼康A-Format、BISS-C/SSI、ENDAT等
• 2个CAN-FD接口
• 封装形式：LQFP-64
• 环境温度T_A：-40°C ~ 105°C
